python matplotlib contour画等高线图
阅读量:123 次
发布时间:2019-02-26

本文共 880 字,大约阅读时间需要 2 分钟。

以下,我将一些常用的功能补充全代码,如下:

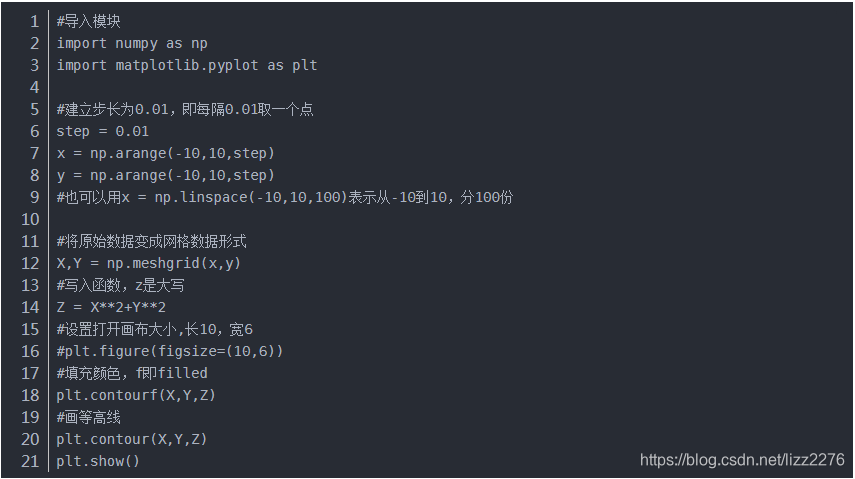

#导入模块

import numpy as np
import matplotlib.pyplot as plt

#建立步长为0.01,即每隔0.01取一个点

step = 0.01
x = np.arange(-10,10,step)
y = np.arange(-10,10,step)
#也可以用x = np.linspace(-10,10,100)表示从-10到10,分100份

#将原始数据变成网格数据形式

X,Y = np.meshgrid(x,y)
#写入函数,z是大写,这里我让中间的0是最大,加了一个负号
Z = -(X**2+Y**2)
#填充颜色,f即filled,6表示将三色分成三层,cmap那儿是放置颜色格式,hot表示热温图(红黄渐变)
#更多颜色图参考:https://blog.csdn.net/mr_cat123/article/details/80709099
#颜色集,6层颜色,默认的情况不用写颜色层数,

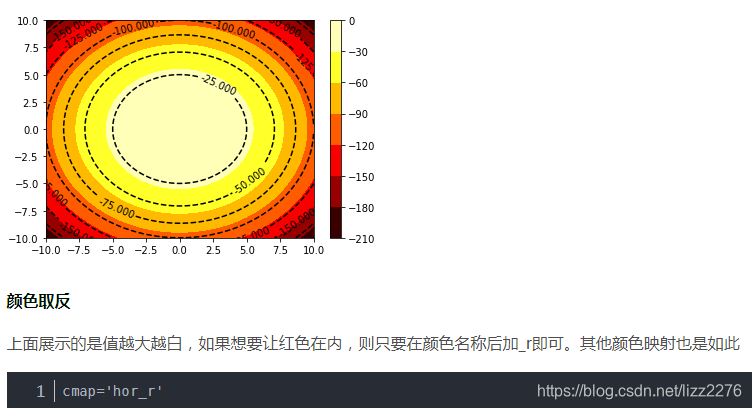

cset = plt.contourf(X,Y,Z,6,cmap=plt.cm.hot)
#or cmap='hot'

#画出8条线,并将颜色设置为黑色

contour = plt.contour(X,Y,Z,8,colors='k')
#等高线上标明z(即高度)的值,字体大小是10,颜色分别是黑色和红色

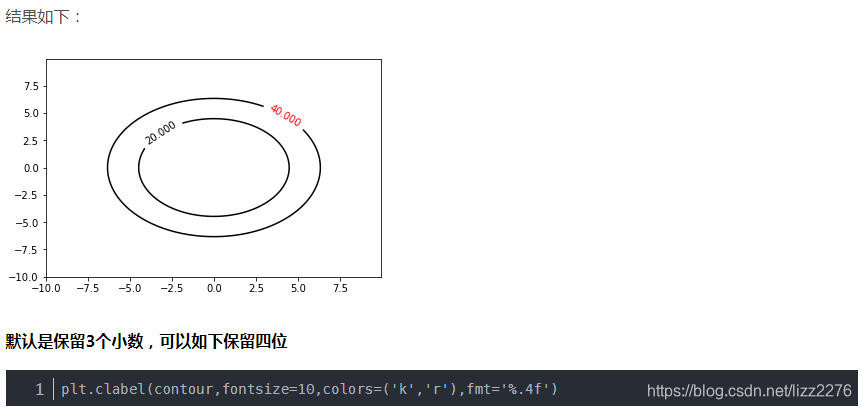

plt.clabel(contour,fontsize=10,colors='k')
#去掉坐标轴刻度
#plt.xticks(())
#plt.yticks(())
#设置颜色条,(显示在图片右边)
plt.colorbar(cset)
#显示
plt.show()

————————————————
